معلومات تفصيلية |
|||
| إبراز: | حفارة سوينغ علبة التروس,معدات تخفيض التأرجح,علبة التروس ذات الدفع المتحرك,swing reduction gear,swing drive gearbox |
||
|---|---|---|---|
منتوج وصف
معايير المنتج

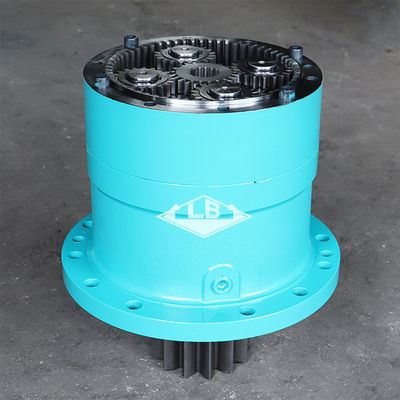

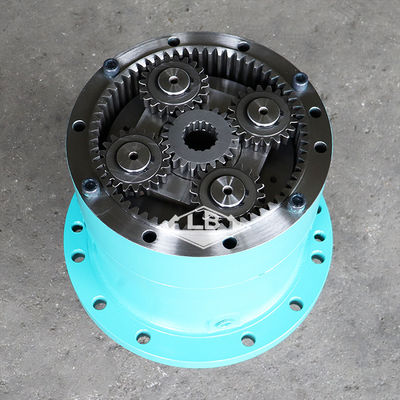

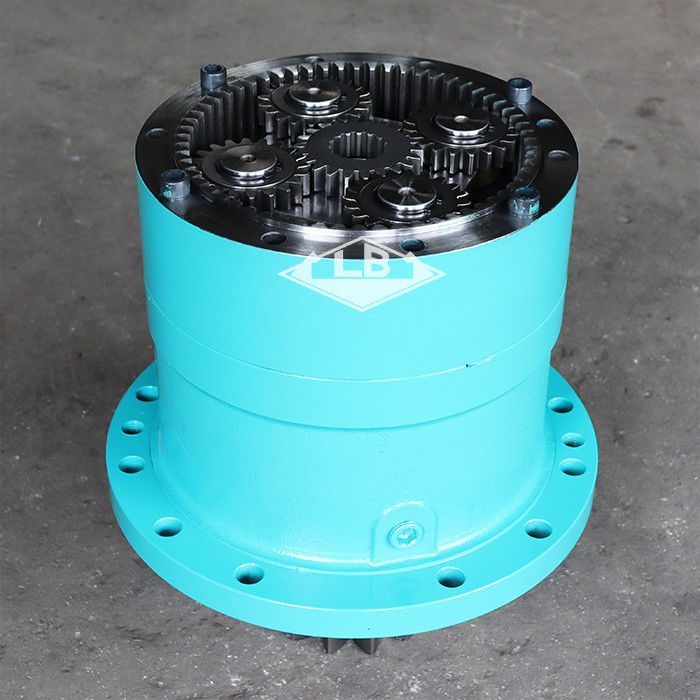

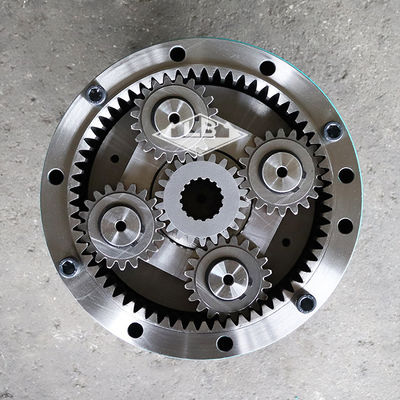

| (ب)الاسم الفني | علبة التروس المتأرجحة SK200-3 | |||||
| المعدات | تقدم بطلب لـ (كوبيلكو إكسكافاتور) | |||||
| الجزء رقم | 24100J11091F2 24100J11091F3 | |||||
| NO.1 أسنان العجلات الشمسية | 16 طوق | |||||
| أسنان عمود الدوران | 13T | |||||
| حالة البند | جديد | |||||
| الشعار | (إل بي) | |||||
| الوزن الإجمالي | ... | |||||
| الـ MOQ | 1 ٪ | |||||
وصف المنتج
أجزاء في المجموعة (SK200) - MARK III EXKAVATOR SN YN07922 (1/91-12/99):
| دعوة. | الجزء رقم | كمية | اسم الأجزاء | تعليقات |
|---|---|---|---|---|
| . . | 24100J11091F2 | [1] | محرك هيدروليكي | (كوب)SWING YQ01101، النطاق التسلسلي: -YQ01458 تم استبدالها برقم الجزء: 24100J11091F10 |
| 5. | R25P0047D8 | [1] | محامل | (كوب)الدوار |
| . . | 24100J11091F3 | [1] | محرك ASSY، سوينغ، بدء التسلسل: YQ01458- | محرك ASSY، سوينغ، بدء التسلسل: YQ01458- |
| 6. | 25Z494D11 | [1] | محامل | (كوب) |
| 9. | 2410T340 | [4] | عجلة الدوار | (كوب) |
| 10. | 2401N468 | [1] | معدات الدوران | (كوب) |
| 11. | 2401P1276 | [1] | معدات الشمس | (كوب) |
| 12. | 2401P1277 | [4] | البطاطس | (كوب) |
| 13. | 2401P1279 | [4] | المجموعة | (كوب)RY تم استبدالها برقم الجزء: 24001T71F2 |
| 15. | ZS23C08030 | [12] | المسمار، رأس المقبس، M8 × 30 مليمتر | (كوب)M08x1.25x30mm تم استبدالها برقم الجزء: ZS28C08030 |
| 18. | 2418P20198D3 | [2] | الـ (SPACER) | (كوب)(4.0) |
| 19. | 2401P1278 | [1] | معدات الشمس | (كوب)تم استبدالها برقم الجزء: 2401P1434 |
| 20. | ZR16X04500 | [1] | حلقة | (كوب)الحفاظ -- ID 45 x OD 58 x Th 1.8mm |
| 23. | 2425T383 | [76] | مفاتيح المقبض | مفاتيح المقبض |
| 24. | 2425T384 | [140] | محمل الإبرة | (كوب) |
| 25. | ZR16X08500 | [1] | حلقة القفل | (كوب) |
| 26. | ZS83C20020 | [2] | المسمار | (كوب)مجموعة -- M20x2.50x20mm |
| 28. | 2420T6698D3 | [1] | أنبوب جامد | (كوب) |
| 29. | ZG31U12000 | [1] | المرفق | (كوب)90 درجة |
| 30. | ZE82T12000 | [1] | المكبس | (كوب)3/4 " PT |
| 33. | ZS23C14140 | [10] | المسمار، رأس المقبس، M14 × 140 ملم | (كوب)M14x2.0x140mm |
| 34. | ZR16X04000 | [4] | حلقة | (كوب)الاحتفاظ -- ID 37 x OD 40 x Th 1.8mm |
| 37. | 2410N519 | [1] | إصبع مؤخرة. | (كوب) |
| 38. | 2418P22798 | [1] | السترة، النطاق التسلسلي: YN06501--YN06503 | |
| 39. | ZD11P09500 | [1] | O-RING | (كوب)ID 94.6 ± 0.81 × OD 105mm |
| 40. | 2418R259 | [1] | طوق النفط | (كوب) |
| . . | 2418P23538 | [1] | المروحة | (كوب)، بدء التسلسل: YQ01101- |
| 41. | 2418R2D60 | [1] | حلقة (سناب) | (كوب)(سناب) |
| 43. | 2418T20987 | [1] | صفيحة | (كوب) |
| 42. | 2418T20985 | [1] | اللوحة YN06501، النطاق التسلسلي: -YN06503 | |
| 44. | 2418T20986 | [1] | صفيحة | (كوب) |
| 45. | 2418P22799 | [1] | الحافظ | (كوب) |
| 42. | 2418T21667 | [1] | صفيحة | (كوب)، بدء التسلسل: YQ01101- |
| 46. | 2418T20988 | [1] | الـ (SPACER) | (كوب)(4.0) |
| 47. | 2414J2298 | [1] | السكن | (كوب) |
| 48. | 2418T20989 | [1] | الـ (SPACER) | (كوب) |
| 49. | 2413J381 | [1] | (ديف) ، (سبايدر) | (كوب) |
| 50. | ZP26D08025 | [4] | رقم PIN | (كوب)لفة -- OD 08 × 25 مليمتر طويل |
| 51. | 2418T20963 | [8] | غسالة الضغط | (كوب)تم استبدالها برقم الجزء: 2418T25314 |
| 52. | 2413N462F1 | [1] | العنكبوت | (كوب) |
| 53. | 2418T20962 | [4] | غسالة الضغط | (كوب) |
| 54. | 2418T19775D3 | [4] | غسالة الضغط | (كوب) |
| 55-1. | 2436U1431F2 | [1] | الصمام، التحكم | الصمام، التحكم |
| 55. | 2441U819F1 | [1] | موتر سوينغ، المدى التسلسلي: YQ01101-YQ01458 | موتر سوينغ، المدى التسلسلي: YQ01101-YQ01458 |
| 55-2. | 2441U804F1 | [1] | محرك هيدروليكي | (كوب) |
| 55-3 | 2436U1283F1 | [1] | رليز ضغط الصمام | (كوب) |
| 55-4 | 2420T4473D1 | [6] | المسمار | (كوب)المسمار |
| 55-5 | ZD12G03500 | [2] | O-RING،34.40ملم ID x 40.60ملم OD x 3.10ملم | (كوب)ID 34.40 ± 0.33 x OD 40mm |
| 56. | 2441U819F2 | [1] | محرك هيدروليكي | (كوب)محرك، سوينغ، بدء التسلسل: YQ01458- استبدل برقم الجزء: 2441U819F3 |
| 56-2. | 2441U804F1 | [1] | محرك هيدروليكي | (كوب) |
| 56-3. | 2436U1283F1 | [1] | رليز ضغط الصمام | (كوب) |
| 56-6. | 2436U1431F4 | [1] | صمام التحكم | (كوب)الصمام، التحكم تم استبدالها برقم الجزء: 2436U1431F6 |
| . . | 24100J13639F1 | [1] | محرك هيدروليكي | (كوب)الموافقة على المرجع 5،6من 9 إلى 1315,18من 19 إلى 2326,30,33,34،37 إلى 54 تم استبدالها برقم الجزء: 24100J13639F4 |
| . . | 24025T2F1 | [19] | أدوات الخدمة المختلفة | |
| . . | 24025T2F2 | [35] | حزمة الخدمة | (كوب)أدوات خدمة المجموعات |
| 60. | 2418T23087 | [1] | الـ (SPACER) | |
| 61. | 2418T5028 | [1] | غطاء الصفيحة | غطاء الصفيحة |
